一、主要技術參數及特點 ：

1.1設備技術規格：24FT,    扇葉直徑: 7300mm；

1.2設備轉速：最大轉速為 50～0 rpm，轉速任意可調； 1.3 設備風量：≥10700～13700 m3/min ；

1.4覆蓋范圍內風速：≥1-3m/s；

1.5設備重量：130～145 kg；設備顏色：罩殼、基座為銀灰色；

1.6噪音：聲級計距離電機 1.5 m，噪音≦56dB；

1.7主要附件：風扇控制箱、頂部連接構件

1.8 電源：三相，380V--420V    50Hz

1.9減速電機品牌：德國‘Lenze'品牌 或 德國‘NORD’品牌；

減速一體機特點：調速精度高，能效高；變速范圍大，運行效率高，可在 50Hz ～ 60Hz范圍內使用；調速方便，運轉平穩，性能穩定，采用二級減速技術，完全符合大型

1.10變頻器品牌：選用丹麥    丹佛斯‘HOLIP’或博世“Rexroth” 變頻器；

1.11大型吊扇變頻控制器；
低噪音、高性能、多功能變頻器，采用轉子磁場定向的矢量控制方式對電機大轉矩、高精度、寬范圍調速，可靠性高，功能強大；具有過電流限制、過載過熱保護、缺相短路報警、電機過熱保護裝置，用戶界面友好，極易調試。

1.12工業風扇系列：
6 葉：    28FT-8.6 米，26FT-8.0 米，24FT-7.3 米，20FT-6.1 米，8FT-5.5 米，16FT-4.9 米，14FT-4.2 米，10FT-3.0 米

1.13控制箱：
K-ssim  大型節能吊扇電氣控制柜，內置過載過熱保護、短路保護配置，意外發生時即會自動切斷輸出電源，保證產品安全，人性化控制旋鈕，隨意調節風速，滿足通風需求；內置部局合理，簡單易懂，一目了然，即使是初級使用者也能輕松地駁接電源線纜，工作指示燈，即時顯示工作狀態，快速了解運轉狀況，故障蜂鳴及閃爍顯示， 同樣會提醒使用者機械或線路發生的問題，有助于分析風扇的工作情況。

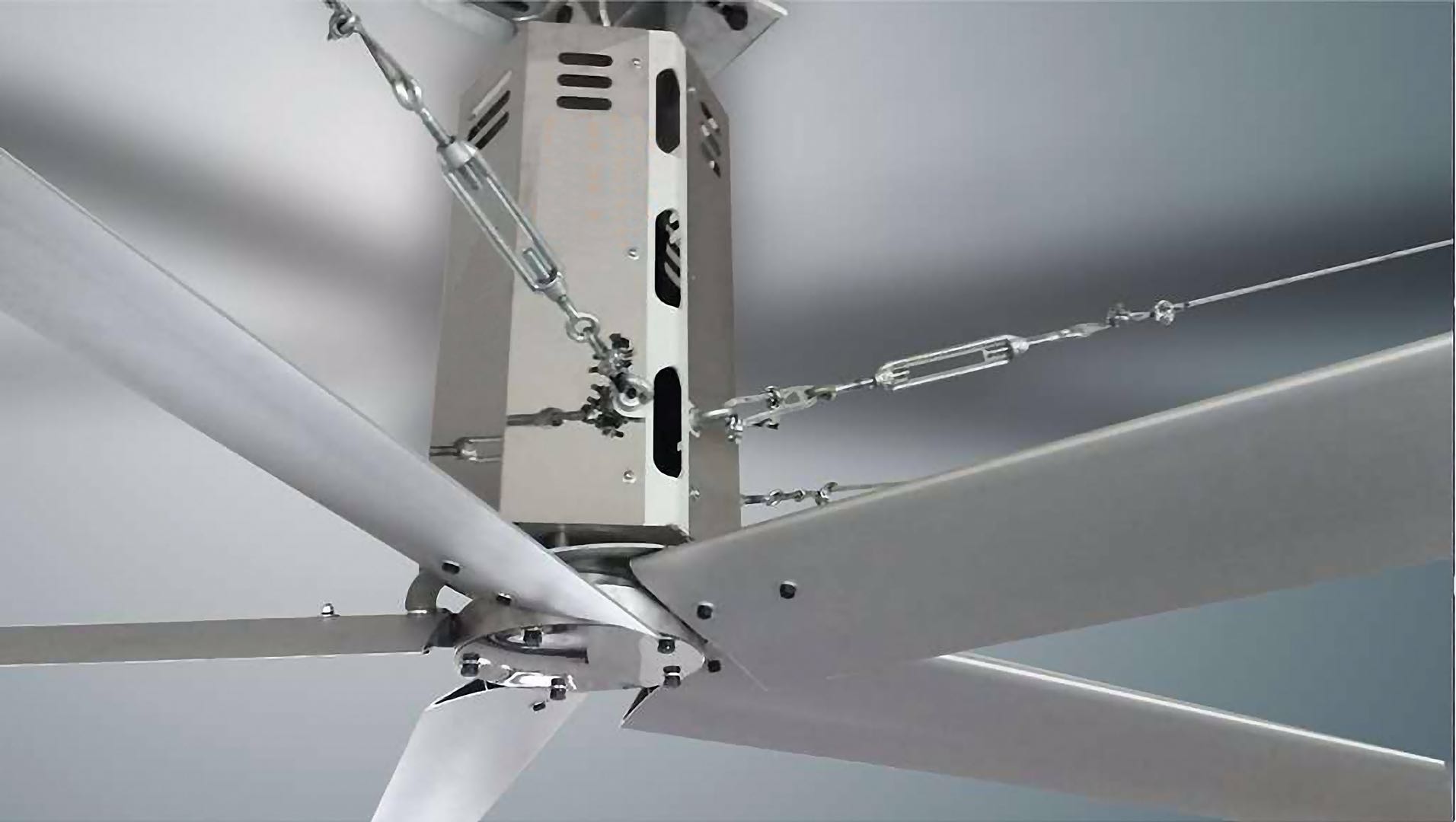

1.14扇葉驅動主盤：
大型節能吊扇扇葉驅動主盤采用鋼制一體化設計，具有非常完美的抗拉抗疲勞特性，經數控精確加工而成，再通過 1000 噸大型液壓模具液壓成形，表面經過細磨酸化，通過粉末噴涂再進行高溫烘烤，從而達到防腐塑漆涂層，真正做到產品的結構完美特性，更好的提高產品安全性能；大型節能吊扇驅動主盤采用數控精密機械的裝配方法， 進行與驅動盤裝置裝配，機械緊密性好，動平衡穩定，鎖卡式安全裝置結構，確保安全間隙距離控制在 2mm 以內，縮小了保險裝置之間的間隙，確保吊盤有一點點的松動情況下，也能在較短的時間及距離起到阻止及防墜作用，大大降低吊墜運行安全風險。

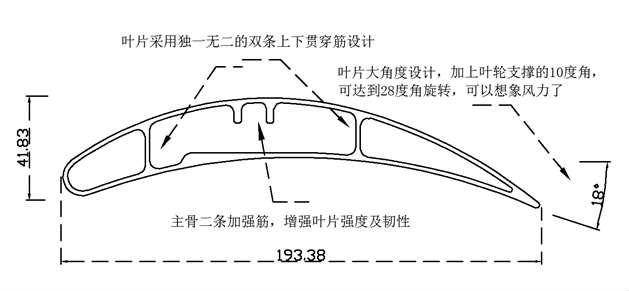

1.15扇葉（葉片）
流線型扇葉運用先進模壓工藝制作，一次性生產而成，質輕強度高，針對其應用于大型吊扇風葉的特殊要求，合理對鋁銅鎂鋅合金的配比，提高合金之間的融合度， 增強更好的密實基礎，有效提高其高屈服率高抗拉強度，確保其抗拉抗裂性，合金葉片表面經本色防腐氧化處理，使其光滑細膩，增強鋁件的抗腐蝕能力。

二、安裝案例：

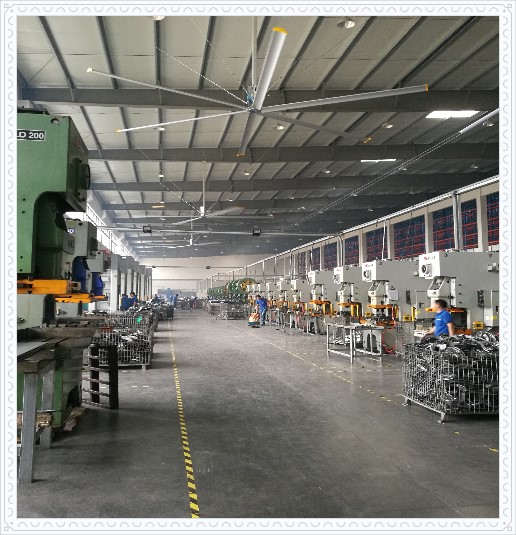

江蘇某汽車零部件沖壓車間

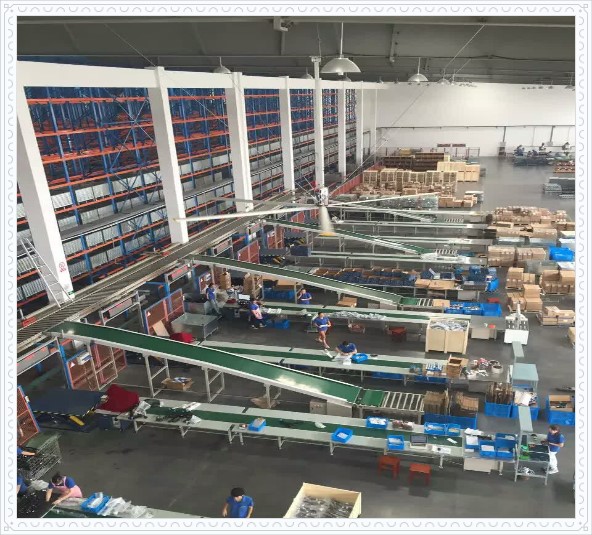

物料分揀倉庫
