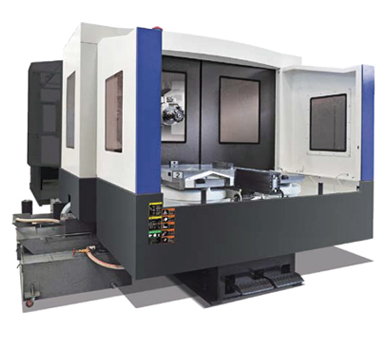

圓柱與床身以T字型鑄物結構提高強性，即使是在長時間運轉時也能維持穩定的精度。
Y軸內側的主軸磁頭，對圓柱8面均能發揮作用，因此進行中切削時也能維持高精度。
為了減少Z軸導軌的摩擦，采用"半浮象滑動方式"，可長時間進行位置決定，并能長時間維持反復程度。
被各個移送內側周圍的潤滑油回收口所分離和回收。
X/Y/Z軸的滾珠絲杠潤滑，采用冷卻效果好的Oil-Air方式來抑制熱變位，從而提高精密度。
| 規格 | KH500(KH50G) | KH630(KH63G) |
| 工作臺尺寸 | 2x500x500 | 2x630x630 |
| 工作臺最大承載 | 2x800 | 2x1000 |
| 行程(X/Y/Z)(mm) | 760/705/650 | 950/825/760 |
| 快移速度(X/Y/Z)(m/min) | 24/24/24 | |
| 主軸錐度(NT) | BT#50 | |
| 主軸轉數(r/min) | 4500[8000] | |
| 主軸功率(kW) | 18.5/15 | 22/18.5 |
| 刀庫容量(EA) | 40[60/90/120] | |
