NXV同XV系列參數對比：
|
♦三軸快速押送速度提升 |
|
|
XV1020→36/36/24m/min |
XV1020→0.4g/0.4g/0.6g |
|
NXV1020A→48/48/32m/min |
NXV1020A→1g/0.8g/1g |
|
♦換刀速度提升 |
♦刀具數量選擇提升 |
|
XV1020→3.5 Sec |
XV1020→Max：30T |
|
NXV1020A→1.8 Sec |
NXV1020A→Max：60T |
機臺特性：
YCM自制主軸
♦浮動松刀裝置（反扣），避免松刀力傳達至軸承，影響軸承壽命
♦ 油冷系統（opt.）有效移除熱量，以降低主軸熱變形。
♦ 陶瓷軸承，質量輕，離心力低、優異的剛性、熱膨脹系數低。
♦ 高精度螺旋彈簧，有良好的動態平衡、低振動。
高穩定刀庫
♦ATC凸輪箱使用絕對式編碼器檢出，機構穩定、可靠度高。
♦變頻器控制，換刀速度不會因當時的電源頻率而變動。
♦換刀的速度可以視需求以程式來控制快慢。
刀庫自動門設計
♦氣壓缸快速驅動，動作迅速。
♦線規支撐，動作確實/穩定。
♦有效防止切屑及切屑液進入刀庫側。
三軸軸向直接式設計
♦直接式傳動設計，無皮帶或齒輪驅動所產生的噪音、背隙及振動問題，提高加工效率與工件品質。
♦三軸以伺服馬達直接驅動滾珠螺桿，無背隙產生，提供高速連動傳輸?shù)男芗熬_的位置控制。
高剛性結構設計
♦高剛性結構設計提供絕佳的精度及其穩定性。
♦結構設計采用FEM分析以及采用強韌耐久的米漢納鑄件，有效提升機臺性能。
現時代鈑金美學設計
♦全密閉式外罩鈑金（含上蓋）。
♦美觀后罩設計、可掀式側窗，方便清屑。
♦排屑流暢。
NXV機臺解析：

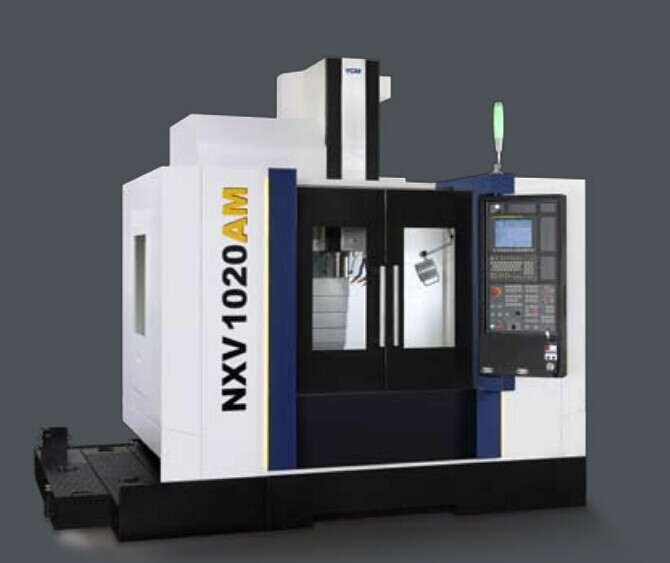

永進立式加工中心NXV1020A高速加工中心機，其優秀的快移速度，適合各種零件加工需求；NXV1020AM高精度
加工中心機，其優異的剛性，更適合各類模具加工。
機臺參數:
|
機臺型號 |
NXV1020A高速立式加工中心 |
NXV1020AM高精度立式加工中心 |
|
主軸轉速（選配） |
12000rpm（15000rpm） |
12000rpm（15000rpm） |
|
主軸馬力（選配） |
18.5KW（11kw） |
18.5KW（11kw） |
|
主軸端孔斜度（選配） |
BBT40 |
BBT40 |
|
主軸前端至工作臺距離 |
140-680 |
140-680 |
|
工作臺尺寸 |
1120*520 |
1120*520 |
|
X軸行程mm |
1020 |
1020 |
|
Y軸行程mm |
520 |
520 |
|
Z軸行程mm |
540 |
540 |
|
工作臺最大平均負載 kg |
500 |
500 |
|
快速押送速度（X*Y*Z) |
48/48/32m/min |
36/36/24m/min |
|
切削押送速度 |
1-20000mm/min |
1-20000mm/min |
|
刀具數量（選配） |
24T(30/40/60T) |
24T(30/40/60T) |
|
刀具重量 |
6kg |
6kg |
|
最大刀具尺寸（選配） |
D90*300mm（D76*300mm） |
D90*300mm（D76*300mm） |
|
刀具自動交換方式 |
刀臂式 |
刀臂式 |
|
定位精度 |
±0.003/300mm |
±0.003/300mm |
|
重復定位精度 |
±0.002/300mm |
±0.002/300mm |
|
機臺重量kg |
5350 |
5350 |
