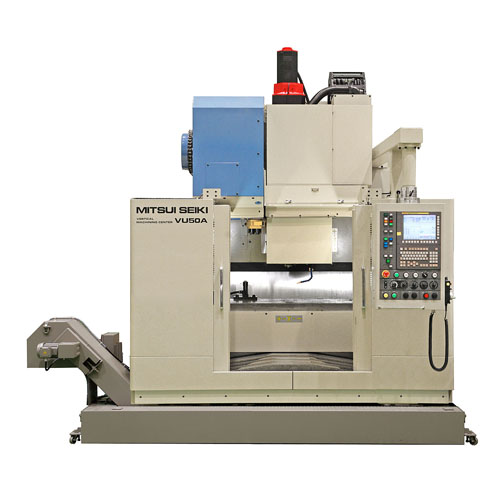

機床型號：VU50A/VU65A
機床特點：定位精度和重復定位精度±0,001mm。 標準裝配的12,000min-1主軸為直接傳動方式，電動機和主軸主體進行熱絕緣，經過熱處理的方形滑動導軌安裝在被刮研加工后已具有直線度·垂直度的面上。

性能特點：VU50A標準裝配的12,000min-1主軸為直接傳動方式，電動機和主軸主體進行熱絕緣，因此熱位移極小。X、Y軸為滾動導軌(線性導軌)的研磨滑動面，移動平滑，Z軸為方形滑動導軌的研磨滑動面，極具剛性。導軌安裝面在刮研加工后已具有直線度.·垂直度，因此不僅可以保持初期精度還可以保持長期精度。另外還可提供機體溫度均一化裝置，不受周圍溫度影響以實現穩定加工。

                   VU65A采用方形滑動導軌能夠保持長時間的高精度并實現高剛性。經過熱處理的方形滑動導軌安裝在被刮研加工后已具有直線度·垂直度的面上。Y軸有4個方形滑動導軌。X軸即使移動到行程末端也不會出現懸臂現象。主軸的標準規格為高剛性齒輪驅動的50T 6,000min-1，還可以選擇50T 12,000min-1、40T 20,000min-1。

技術參數：

項目		單位	VU50A	VU65A
X軸行程		mm	700	1,280
Y軸行程		mm	500	650
Z軸行程		mm	450	610
工作臺尺寸		mm	1,100 X 580	1,500 X 600
最大裝載重量		kg	600	1,500
主軸錐形			ISO 7/24錐形NO.40	ISO 7/24錐形NO.50
主軸旋轉速度		min-1	120 -12,000(OP: 20,000)	15 - 6,000 (OP:12,000/20,000)
主軸電動機輸出功率		kW	7.5/5.5(30分鐘/連續)	18.5/15(30分鐘/連續)
快速進給速度		m/min	XY:36  Z:24	24
切削進給速度		m/min	20	10
位置檢測			光柵尺
ATC(刀庫)工具儲存數		把	20(OP: 30/40/60)
工具最大長度		mm	280	320
工具最大直徑	有鄰接	mm	Ø 90	Ø 125
	無鄰接	mm	Ø 125(全圓)	Ø 210(全圓)
工具最大重量		kg	10	15
定位精度		mm	±0,001	±0,0015
重復定位精度		mm	±0,001
機床重量		kg	約9,400	約13,000
