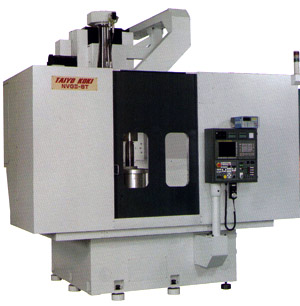

日本太陽工機NVGⅡ系列雙主軸數控立式復合磨床，主要有NVGⅡ-5T/5CT、NVGⅡ-8T/8CT、NVGⅡ-12T/12CT、NVGⅡ-16T/16CT共8個型號。

1、配有ATC的砂輪軸和外磨專用軸，采用大型砂輪，有超強的研磨能力，最適合于中大型零件的內外徑、端面和背端面高精度研磨加工。

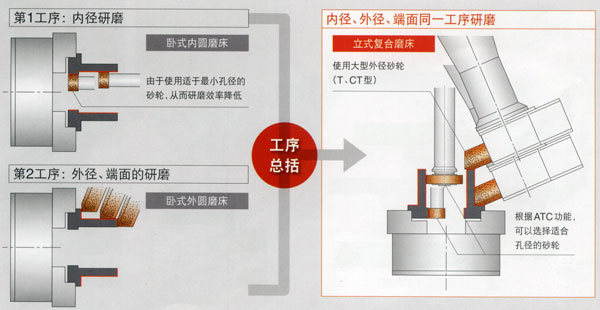

2、用一次裝卡來加工復數的工序，不但可以減少安裝次數，還能縮短作業時間。同時，解除設備等候、減少夾具制作費，使成本降低，因此，大幅度地提高了生產效率。

3、直角度、同軸度的高精度化，總括了內徑、外徑、端面等的各工序，不再像以往依賴操作者的定位精度，就能實現高精度的同軸度、直角度。

主軸構造

·NVGⅡ-5/5T/5CT

·NVGⅡ-8/8T/8CT

旋轉式工作臺結構

·NVGⅡ-12/12T/12CT

·NVGⅡ-16/16T/16CT

采用了現實生存中被使用的高精度、高剛性斜面軸承的主軸結構。以標準試塊進行標準研磨，保證圓度在1μm以內。

配備了新開發的轉式工作臺結構的高精度、高剛性主軸、以標準試塊進行標準研磨，保證圓度在2μm以內。

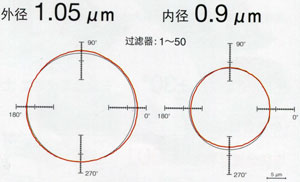

·加工條件

對應機種：NVGⅡ-8T

工件：標準測試塊

被削材：FC250

重量：135kg

使用砂輪：

內磨Φ205mm GC砂輪

外磨Φ355mm GC砂輪

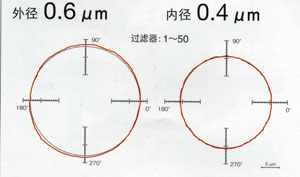

·加工條件

對應機種：NVGⅡ-12T

工件：標準測試塊

被削材 ：FC250

重量：135kg

使用砂輪：

內磨Φ205mm GC砂輪

外磨Φ355mm GC砂輪

性能特點：

1、研磨效率的大幅度提高

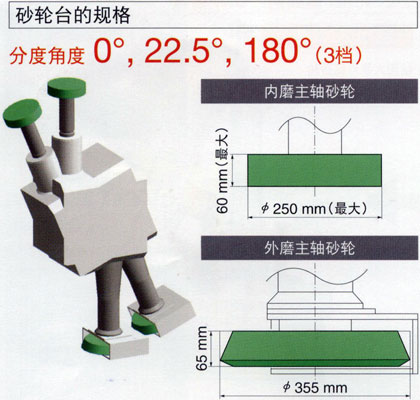

　　裝備有轉塔式砂輪，可通過大型聯軸器和伺服電機驅動進行3檔定位。通過采用高剛性專用外磨主軸，可發揮穩定超強的研磨性能。

2、對應各種各樣的尺寸、形狀

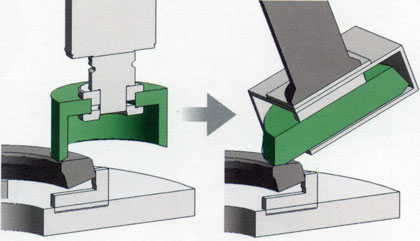

　　外磨主軸可選平面砂輪或斜面砂輪。可對應各種各樣的尺寸與形狀。

與杯型砂輪相比，斜面砂輪大幅度地提高了端面加工的效率。

3、標準配置無階段連續定位功能

　　在轉塔裝載機（T型）上把無階段連續定位功能設為標準配置。能夠更高精度且迅速地研磨。實現內磨主軸為±30°、外磨主軸為±45°的無階段連續定位。

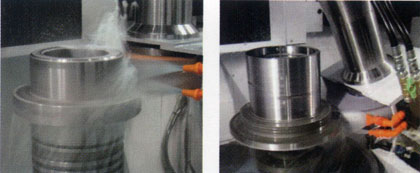

4、復雜形狀的連續加工

　　可由旋轉式編碼器和伺服電機來進行高精度定位。用同一形狀的砂輪實現了直面和錐面的連續加工。同時，有不同錐形復數的工件也可以不交換砂輪、不變換修正形狀，完成加工。

5、轉塔式復合磨床

　　轉塔式配置了對應的ATC的砂輪軸和外磨專用軸，使該磨床為中、大型零部件加工的合理化做出了莫大的貢獻。此外，又新附加了配置有轉塔的高精度無階段連續定位功能的CT型磨床。

外磨主軸（T型/CT型：轉塔裝載機）

·與內磨主軸相同，搭載了新開發的主軸。通過采用大型砂輪，可發揮穩定的超強研磨性能。外磨主軸也采用以潤滑脂潤滑的方法。

最適合加工外徑，能夠得到良好的加工結果。

-NVGⅡ-5T/5CT，NVGⅡ-8T/8CT，NVGⅡ-12T/12CT，NVGⅡ-16T/16CT的外磨主軸轉速：2,400~3,000r/min。

-NVGⅡ-5T/5CT，NVGⅡ-8T/8CT，NVGⅡ-12T/12CT，NVGⅡ-16T/16CT的使用砂輪外徑：Φ355mm。

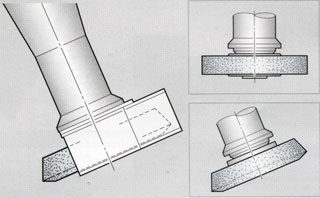

·平面砂輪

最適合加工外徑，能夠得到良好的加工結果。

·斜面砂輪（T型/CT型；僅限轉塔搭載機）

最適合端面加工，能夠得到良好的加工結果。
