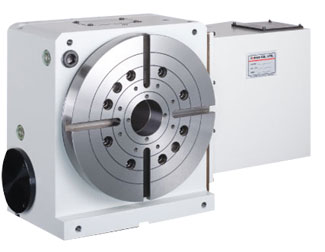

•旋轉臺直徑 Ø255mm, Ø320mm, Ø400mm, Ø500mm, Ø630mm, Ø800mm.
•使用超大型徑軸向預壓軸承
•馬達安裝在右邊（立、臥兩用）。
•采用高效率、高齒深的雙導程蝸桿傳動。
規格：
| 型號 | GX-255H/HL | GX-320H | GX-400H | GX-500H | GX-630H | GX-800H | GV-255HB | ||
|
旋臺直徑 |
mm |
Ø255 | Ø320 | Ø400 | Ø500 | Ø630 | Ø800 | Ø255 | |
|
中心孔直徑 |
mm |
Ø50H7 | Ø70H7 | Ø110H7 | Ø180H7 | Ø270H7 | Ø280H7 | Ø50H7 | |
|
中心貫穿孔直徑 |
mm |
Ø50 | Ø70 | Ø110 | Ø140 | Ø220 | Ø240 | Ø50 | |
|
工作臺高度（臥式位置） |
mm |
210 | 235 | 255 | 280 | 325 | 420 | - | |
|
中心高度（立式位置） |
mm |
190 | 210 | 255 | 310 | 400 | 480 | 190 | |
|
工作臺Ｔ型槽寬度 |
mm |
12H7 | 14H7 | 14H7 | 18H7 | 18H7 | 22H7 | 12H7 | |
|
導塊寬度 |
mm |
18 | 18 | 18 | 18 | 18 | 22 | 18 | |
|
驅動壓力／驅動方式 |
kg/cm2 |
50 / 油壓 | 50 / 油壓 | 50 / 油壓 | 50 / 油壓 | 50 / 油壓 | 50 / 油壓 | 50 / 油壓 | |
|
鎖緊扭矩 |
kg.m |
70 | 118 | 250 | 320 | 450 | 520 | 70 | |
|
伺服馬達型號 |
發那科 |
- |
α4i / α8i | α12i | α12i | α12i | α22i | α22i | α4i / α8i |
|
三菱 |
- |
HF154T / 104T | HF154T / 204S | HF204S | HF204S | HF354S | HF354S | HF154T / 104T | |
|
減速比 |
- |
1 / 120 | 1 / 120 | 1 / 144 | 1 / 180 | 1 / 180 | 1 / 180 | 1 / 120 | |
|
盤面最大轉速 |
min-1 |
22.2 | 22.2 | 11.1 | 11.1 | 11.1 | 11.1 | 22.2 | |
|
容許負載慣性容量 |
kg.cm.s2 |
20.7 | 45.7 | 102 | 191 | 405 | 1224 | 20.7 | |
|
最小單位設定 |
deg. |
0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
|
分度精度 |
sec. |
15 | 15 | 15 | 15 | 15 | 15 | 15 | |
|
重復精度 |
sec. |
6 | 6 | 6 | 6 | 6 | 6 | 6 | |
|
旋轉工作臺重量 |
kg |
132 | 187 | 300 | 420 | 720 | 1200 | 150 | |
|
容許負載容量 |
立式 |
kg |
100 | 150 | 200 | 250 | 450 | 800 | 100 |
|
臥式 |
kg |
250 | 350 | 500 | 600 | 800 | 1500 | - | |
|
使用尾座 |
kg |
250 | 350 | 500 | 600 | 800 | 1500 | 250 | |
|
鎖緊扭力 |
F |
kg |
1600 | 2000 | 3000 | 4000 | 4900 | 5000 | 1600 |
FXL |
kg/m |
112 | 180 | 400 | 500 | 850 | 1000 | 112 | |
FXL |
kg/m |
70 | 118 | 250 | 320 | 450 | 520 | 70 | |
|
容許切削扭矩 |
 |
kg/m |
55 | 78 | 170 | 250 | 430 | 500 | 55 |
