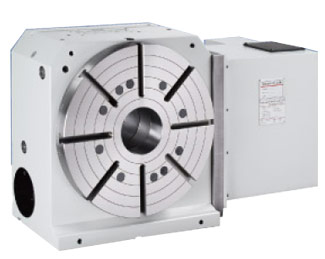

•旋轉臺直徑 Ø255, Ø320, Ø400, Ø500.
•馬達安裝在右邊（立、臥兩用）。
•采用三片齒式定位，適合重切削。
•最小分度 1° 或 5° 。
規格：
| 型號 | CX-255H | CX-320H | CX-400H | CX-500H | ||
|
旋臺直徑 |
mm |
Ø255 | Ø320 | Ø400 | Ø500 | |
|
中心孔直徑 |
mm |
Ø50H7 | Ø70H7 | Ø110H7 | Ø130H7 | |
|
中心貫穿孔直徑 |
mm |
Ø50 | Ø70 | Ø110 | Ø130 | |
|
工作臺高度（臥式位置） |
mm |
210 | 235 | 255 | 281 | |
|
中心高度（立式位置） |
mm |
190 | 210 | 255 | 310 | |
|
工作臺Ｔ型槽寬度 |
mm |
12H7 | 14H7 | 14H7 | 18H7 | |
|
導塊寬度 |
mm |
18 | 18 | 18 | 18 | |
|
驅動壓力／驅動方式 |
kg/cm2 |
35 / 油壓 | 35 / 油壓 | 35 / 油壓 | 35 / 油壓 | |
|
鎖緊扭矩 |
kg.m |
175 | 250 | 300 | 600 | |
|
伺服馬達型號 |
發那科 |
- |
α4i / α8i | α12i | α12i | α12i |
|
三菱 |
- |
HF54T / 104T | HF154T / 204S | HF204S | HF204S | |
|
減速比 |
- |
1 / 120 | 1 / 120 | 1 / 144 | 1 / 180 | |
|
盤面最大轉速 |
min-1 |
22.2 | 22.2 | 11.1 | 11.1 | |
|
容許負載慣性容量 |
kg.cm.s2 |
24.8 | 45.7 | 102 | 191 | |
|
最小單位設定 |
deg. |
1° / 5° | 1° / 5° | 1° / 5° | 1° / 5° | |
|
分度精度 |
sec. |
±5 | ±5 | ±5 | ±5 | |
|
重復精度 |
sec. |
2 | 2 | 2 | 2 | |
|
旋轉工作臺重量（不含伺服馬達） |
kg |
160 | 220 | 350 | 450 | |
|
容許負載容量 |
立式 |
kg |
125 | 175 | 200 | 400 |
|
臥式 |
kg |
300 | 350 | 500 | 600 | |
|
使用尾座 |
kg |
300 | 400 | 500 | 600 | |
|
鎖緊扭力 |
F |
kg |
1600 | 2000 | 3000 | 4000 |
FXL |
kg/m |
175 | 250 | 300 | 600 | |
FXL |
kg/m |
300 | 400 | 500 | 1000 | |
|
傳動扭矩 |
 |
kg/m |
24.5 | 73.5 | 88 | 110 |
